מצעים קרמיים עם סרט עבה הם חומרים מיוחדים המשמשים ברכיבים ומעגלים אלקטרוניים. הם מורכבים משכבות של חומר קרמי, בדרך כלל אלומינה (Al2O3), כאשר חומרים מוליכים ומבודדים מופקדים עליהם בתהליך הדפסת מסך. מצעים אלו משמשים בסיס להרכבה וחיבור של רכיבים אלקטרוניים.

נקודות מפתח של מצע קרמי סרט עבה

1. הרכב חומר

חומר הבסיס הוא בדרך כלל אלומינה (Al2O3), שנבחר בשל מוליכות תרמית מעולה, חוזק מכני ותכונות בידוד חשמלי. ניתן להשתמש גם בחומרים קרמיים אחרים, בהתאם ליישום הספציפי.

2. תהליך הדפסת מסך

טכנולוגיית סרט עבה כוללת מריחת שכבות של משחות מוליכות, התנגדות ודיאלקטריות על המצע הקרמי באמצעות תהליך הדפסת מסך. תהליך זה מאפשר מיקום מדויק של חומרים אלו בתבניות מוגדרות.

3. שכבות מוליכות

שכבות אלה עשויות בדרך כלל ממתכות יקרות כמו כסף, זהב או פלדיום. הם משמשים כמסלולים מוליכים לאותות חשמליים.

4. שכבות התנגדות

שכבות אלו עשויות מחומרים בעלי התנגדות גבוהה, כמו תחמוצת רותניום או ניקל-כרום. הם משמשים ליצירת נגדים על המצע.

5. שכבות דיאלקטריות

שכבות בידוד, העשויות בדרך כלל מזכוכית או קרמיקה, מתווספות להפרדת עקבות ורכיבים מוליכים.

6. תהליך ירי

לאחר מריחת כל שכבה, המצע עובר תהליך שריפה בכבשן בטמפרטורה גבוהה. תהליך זה חוטא את החומרים, ויוצר מבנה מוצק ומשולב.

7. שילוב רכיבים

ניתן להרכיב רכיבים אלקטרוניים כגון נגדים, קבלים ואפילו סוגים מסוימים של התקני מוליכים למחצה ישירות על גבי מצעים קרמיים עם סרט עבה. זה מפשט את תהליך ההרכבה של מעגלים אלקטרוניים.

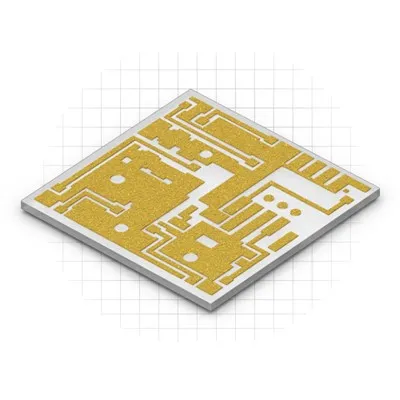

Thick Film Ceramic Substrate Metallization
